Конструкция шин

Конструкция шин

С момента изобретения Джоном Данлопом в 1888 году все пневматические шины имели диагональную конструкцию каркаса. С диагональным каркасом выпускались шины для автомобилей, шины для велосипедов, шины для сельхозтехники, шины для погрузчиков и шины для строительной техники.

Первые радиальные шины были запатентованы в 1914 году Дж. Х. Гамильтоном и Т. Слопером — патент № 467, поданный в Лондоне. Но повсеместное применение диагональной конструкции автомобильных и индустриальных шин продолжалось до середины ХХ века, пока компания Мишлен не внедрила радиальную конструкцию шин на своем производстве.

Первая в мире радиальная шина серии «Х» была выпущена компанией Michelin 4 июня 1946 года.

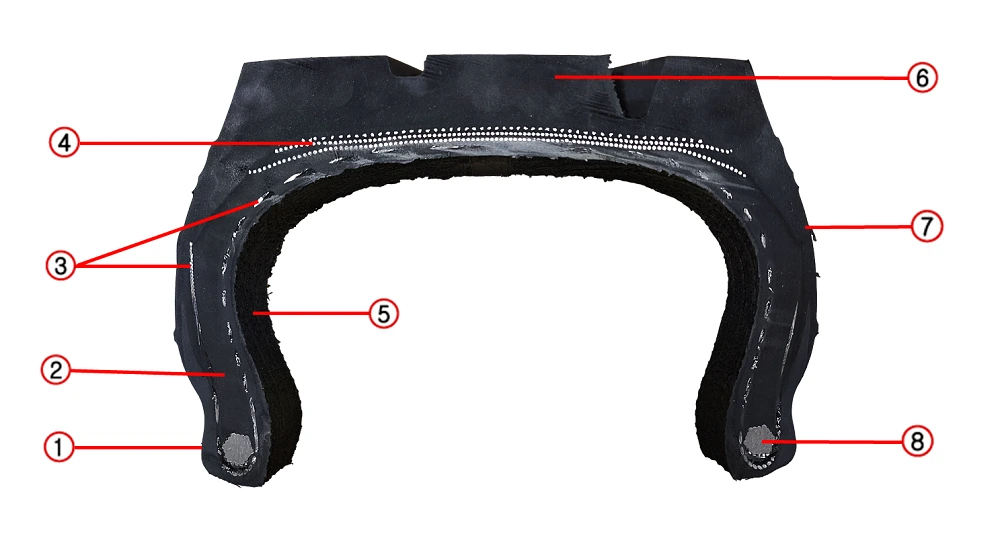

Конструкция шины (принципиальная схема)

1-бортовая часть

2-каркас шины

3-корд каркаса

4-брекер

5-гермослой (для бескамерных шин), внутренняя полость

6-протектор

7-боковина

8-бортовое кольцо

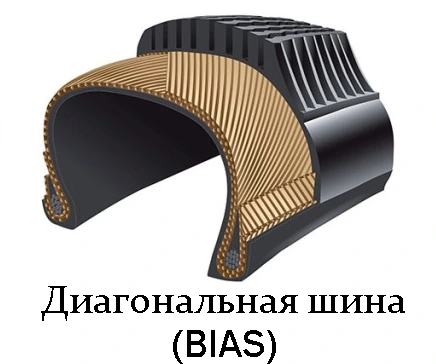

Диагональная конструкция шины

Каркас диагональной шины состоит из нескольких слоев нитей корда, как правило, число слоев кратно двум. Нити корда в диагональной шине располагаются под углом 30-40 градусов относительно друг друга и пересекаются по середине беговой дорожки протектора. Корд в диагональной шине располагается по всему поперечному сечению каркаса и за счет этого каркас имеет практически одинаковую толщину в любой точке.

Каркас диагональной шины имеет однородную структуру, толщину и свойства

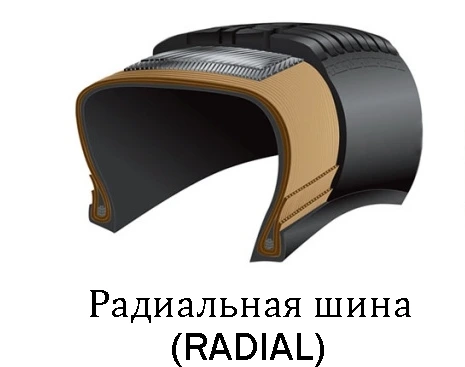

Радиальная конструкция шины

В радиальном каркасе шины нити корда располагаются по радиусу поперечного сечения и идут параллельно друг другу. В радиальной шине усиление подпротекторного слоя каркаса производится путем добавления брекера, а в диагональной шине усиление производится путем увеличения слоев каркаса. В современных диагональных шинах также может использоваться брекерный слой (металлический или нейлоновый).

Брекер- дополнительные ленты обрезиненного корда (нейлонового или металлического), которые укладываются под протектором шины.

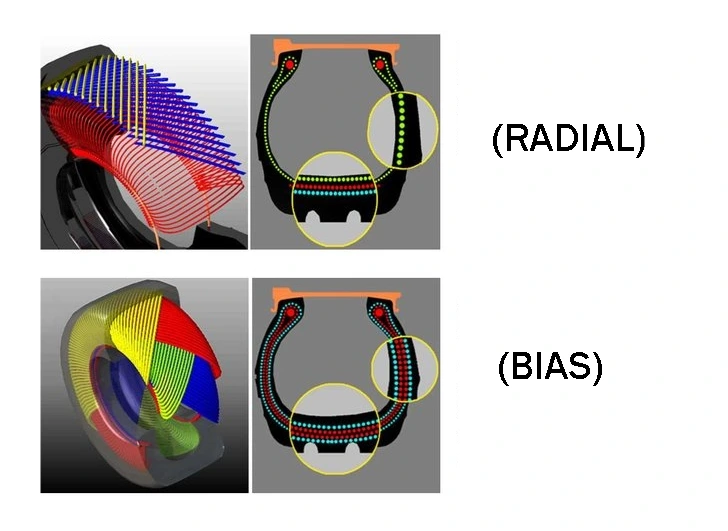

Сравнение радиальных и диагональных шин. Их плюсы и минусы

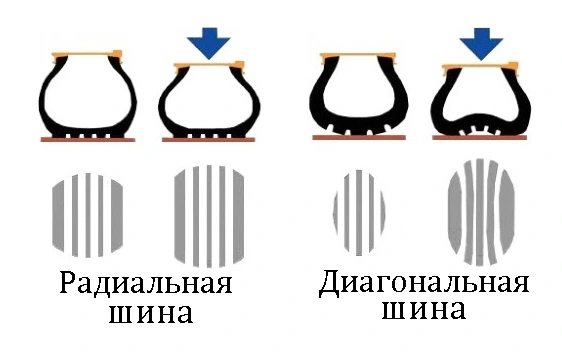

На рисунке визуально видно на сколько меньше слоев корда в боковине радиальной шины. Применение брекера в сочетании с нерастяжимыми текстильными или металлическими нитями корда (ЦМК) позволило значительно снизить количество слоев каркаса и вес шины. При одинаковом размере радиальная шина имеет меньший вес в сравнении с диагональной. Повышенный вес шины является существенным недостатком только для автомобильных шин, для индустриальных шин ( шины для погрузчиков и шины для строительной техники) недостаток несущественный или таковым не является.

Тонкая боковина применительно к шинам для погрузчиков и для строительных шин, является существенным недостаткам. Толстая боковина в диагональных шинах позволяет выдерживать значительные ударные нагрузки и хорошо противостоять боковым порезам. Толстую боковину диагональной шины проще отремонтировать.

Благодаря жесткому брекерному слою пятно контакта с опорной поверхностью у радиальной шины больше в сравнении с диагональной конструкцией. Это большой плюс для радиальных автомобильных шин, где хорошее сцепление с дорогой на больших скоростях очень важно.

Перегрев шины - одна из причин выхода из строя любых шин. Особенно перегреву подвержены цельнолитые шины, которые из-за своей массивности и плотности склонны к накоплению тепла .

Диагональные пневматические шины при движении выделяют больше тепла, чем радиальные. Это связано с конструкцией каркаса. Из-за пересекающихся нитей диагонального каркаса шины происходит повышенное трение внутренних слоев и повышенное тепловыделение. Этот недостаток диагональных шин затрудняет применение их на большом плече работы техники.

Плюсы и минусы диагональных и радиальных шин. Итоги.

Перед подведением итогов сделаем небольшую ремарку.

В настоящее время 90-95% всего парка погрузчиков и строительной техники эксплуатируется на пневматических шинах с диагональной конструкцией каркаса. Все явные плюсы радиальных шин являются значительными только при больших единовременных пробегах техники и скоростях передвижения более 40 км/час, что актуально больше для автомобильных шин (и сельскохозяйственных шин), а на эффективность эксплуатации индустриальных шин практически не оказывает никакого влияния

Подведем итоги. Исходя из перечня недостатков и достоинств разных конструкций шин, для погрузчиков и строительной техники по совокупности плюсов и минусов, все-таки, предпочтительнее диагональные шины. Это обусловлено условиями эксплуатации техники и скоростным режимом. Радиальные индустриальные шины широко используются на карьерных самосвалах большой грузоподъемности, на шарнирно-сочлененных самосвалах и автомобильных кранах на спецшасси.
